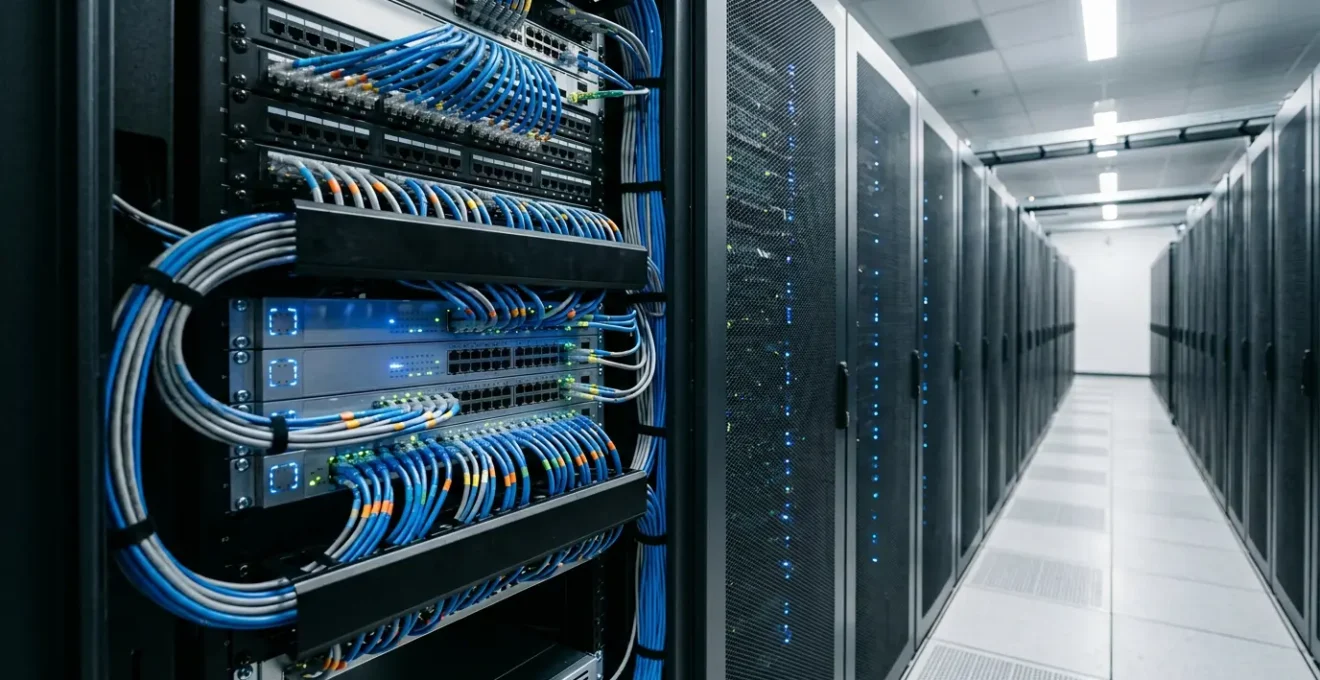

Infrastructure réseau professionnelle pour caméras IP avec switches PoE et connexions réseau organisées
Publié le 11 mars 2024

Le défi du dimensionnement d’un réseau de caméras IP n’est pas un simple calcul de bande passante, mais une question d’architecture stratégique pour préserver les flux et l’intégrité des données.

  • Le Power over Ethernet (PoE) ne simplifie pas seulement le câblage, il rationalise l’infrastructure et ses coûts de déploiement.
  • Le codec H.265 est une avancée majeure, mais son efficacité dépend d’un arbitrage précis entre bande passante, qualité d’image et puissance de calcul.
  • La segmentation via VLAN est le pilier non-négociable qui isole les flux vidéo, maîtrise la bande passante et réduit drastiquement la surface d’attaque.

Recommandation : Avant tout investissement matériel, l’audit de votre segmentation réseau et la définition d’une politique de VLANs dédiés constituent le point de départ de toute optimisation durable.

Le voyant du switch clignote frénétiquement. Les flux vidéo des caméras IP les plus critiques saccadent, voire se figent. La direction, qui a investi dans un système de surveillance haute définition, commence à s’impatienter. Ce scénario est familier pour de nombreux DSI et installateurs. Face à une saturation de la bande passante, le réflexe commun est souvent de penser en termes de capacité brute : ajouter des switches plus puissants, augmenter le débit de la connexion. C’est une approche coûteuse et souvent inefficace.

On oublie que la gestion d’un parc de caméras IP relève moins du marathon de la bande passante que d’une course d’obstacles techniques. La saturation n’est que rarement un problème de capacité pure ; elle est le symptôme d’une architecture réseau mal optimisée. La véritable clé ne réside pas dans le surdimensionnement de l’infrastructure, mais dans la rationalisation intelligente de chaque composant de la chaîne de transmission. Il s’agit de faire des arbitrages techniques éclairés, où chaque choix a un impact direct sur la fluidité et la sécurité des flux.

Mais si la solution n’était pas d’élargir le tuyau, mais de mieux gérer ce qui y circule ? Cet article se propose de dépasser la simple calculatrice de bande passante pour explorer les leviers stratégiques à votre disposition. Nous allons décortiquer les arbitrages fondamentaux, du choix du câblage PoE à la segmentation par VLAN, en passant par l’optimisation des codecs de compression, pour construire un réseau de vidéosurveillance non seulement performant, mais aussi résilient et sécurisé.

Pour naviguer à travers ces décisions techniques complexes, cet article est structuré pour vous guider pas à pas. Vous découvrirez les arbitrages essentiels qui vous permettront de construire un réseau de vidéosurveillance performant, sécurisé et maîtrisé.

Pourquoi le Power over Ethernet (PoE) réduit vos coûts de câblage de 40% ?

Le Power over Ethernet (PoE) atteint une telle réduction de coûts en fusionnant l’alimentation électrique et la transmission de données sur un seul et même câble Ethernet. Cette unification élimine purement et simplement le besoin de déployer une infrastructure électrique distincte (prises, gaines, disjoncteurs) pour chaque caméra. L’économie ne se limite pas au matériel : elle s’étend au temps d’installation et à la main-d’œuvre, qui représentent une part significative du budget global d’un projet de vidéosurveillance. En ne tirant qu’un seul câble par appareil, le déploiement est plus rapide, plus propre et intrinsèquement moins cher.

Cette approche est le premier acte de rationalisation de votre infrastructure. Pour un DSI ou un installateur, cela se traduit par une flexibilité sans précédent. Une caméra peut être déplacée ou ajoutée tant qu’un port réseau est disponible, sans devoir faire appel à un électricien. Cette agilité est cruciale dans des environnements évolutifs comme les bureaux, les entrepôts ou les commerces. En centralisant l’alimentation au niveau du switch PoE, la gestion de l’énergie est également simplifiée. Un onduleur (UPS) branché sur le switch suffit à protéger l’ensemble du parc de caméras contre les coupures de courant, un avantage majeur pour la continuité de service.

Comparaison visuelle entre installation traditionnelle avec double câblage et installation PoE avec câble unique

L’impact économique est donc multiple et direct. Selon une note technique de Perle Systems, l’avantage va bien au-delà de la simple commodité, confirmant la réduction significative des coûts de câblage et d’installation électrique. Les bénéfices pour un projet en France sont évidents :

  • Économie de temps et d’argent : L’élimination du besoin d’installer une infrastructure électrique à proximité des appareils Ethernet connectés est le principal levier de réduction des coûts.
  • Fiabilité améliorée : Centraliser l’alimentation via des switches connectés à des UPS garantit une protection efficace de tous les appareils contre les coupures de courant, un point essentiel pour la sécurité.
  • Flexibilité accrue : Un appareil connecté au réseau peut être repositionné sans la contrainte d’installer une nouvelle prise électrique, offrant une souplesse précieuse pour l’ajustement des angles de vue ou l’extension du système.

Carte SD dans la caméra ou serveur central : quelle stratégie de sauvegarde ?

L’arbitrage entre le stockage local sur carte SD et la centralisation sur un enregistreur vidéo en réseau (NVR) ou un serveur est une décision stratégique qui impacte la sécurité, la conformité et la résilience de votre système. La carte SD offre une solution simple et peu coûteuse pour un enregistrement de secours en cas de perte de connexion réseau. C’est une forme de redondance locale. Cependant, elle ne doit jamais être considérée comme la méthode de stockage principale pour un système professionnel.

Le stockage sur carte SD présente des vulnérabilités critiques. Physiquement, une caméra volée ou vandalisée entraîne la perte immédiate des enregistrements. Techniquement, la durée de vie et la capacité des cartes SD sont limitées, les rendant impropres à un enregistrement continu sur de longues périodes. Surtout, la gestion des données devient un casse-tête en matière de conformité, notamment avec le RGPD en France. Assurer le respect des durées légales de conservation et garantir une suppression sécurisée des données sur un parc de dizaines de cartes SD est une opération complexe et risquée.

Un serveur NVR centralisé, à l’inverse, adresse ces problématiques. Il consolide le stockage en un point unique, sécurisé physiquement dans une salle technique. Les capacités de stockage sont extensibles en téraoctets, permettant de respecter les durées de conservation légales sans difficulté. La gestion des enregistrements (recherche, exportation, suppression) est centralisée et peut être automatisée, simplifiant drastiquement la conformité RGPD. Le risque de perte de données en cas de vol de caméra est nul, car les flux sont enregistrés à distance et en temps réel.

La décision dépend donc de l’analyse de risque et des exigences de conformité. Pour une PME française, le choix est souvent évident, comme le résume cette analyse comparative.

Comparaison Carte SD vs NVR pour PME françaises
Critère Carte SD NVR centralisé
Durée conservation Quelques heures/jours Plusieurs semaines/mois
Capacité stockage Limitée (32-256 GB) Extensible (To)
Gestion RGPD Complexe Automatisée
Risque vol données Élevé Faible

H.265 ou H.264 : comment garder une image nette sans exploser les disques durs ?

Le choix du codec de compression est un arbitrage technique fondamental qui a un impact direct sur deux ressources critiques : la bande passante et l’espace de stockage. Le H.264 (ou AVC) est le standard éprouvé, compatible avec la quasi-totalité des équipements. Le H.265 (ou HEVC) est son successeur, promettant une efficacité de compression bien supérieure. Sur le papier, le choix semble simple. Cependant, la réalité du terrain impose une analyse plus nuancée.

L’avantage principal du H.265 est sa capacité à réduire le débit binaire nécessaire pour une même qualité d’image. En moyenne, les caméras IP utilisant le codec H.265 peuvent atteindre une réduction de bande passante de près de 50% par rapport au H.264. Cette performance est cruciale lors du déploiement de nombreuses caméras haute définition (4K) ou lorsque la bande passante est une ressource limitée, notamment sur les liens WAN pour l’accès à distance. La conséquence directe est une consommation d’espace disque divisée par deux, permettant de doubler la durée d’enregistrement à capacité de stockage égale.

Toutefois, cette efficacité a un coût : la complexité de l’algorithme. Le H.265 demande une puissance de calcul plus importante, tant pour l’encodage (côté caméra) que pour le décodage (côté NVR ou poste de visualisation). Un NVR conçu pour gérer 32 caméras en H.264 pourrait peiner à en gérer 20 en H.265. Il est donc impératif de s’assurer que l’ensemble de la chaîne vidéo (caméras, enregistreur, logiciel de supervision) supporte nativement le H.265 et dispose de la puissance CPU nécessaire. Le choix du codec doit donc se faire en fonction de l’infrastructure existante et des contraintes spécifiques du projet :

  • Évaluer la bande passante disponible : Une caméra 1080P en H.264 nécessite environ 4 à 8 Mbps. En H.265, on peut viser 2 à 4 Mbps. Multipliez cela par le nombre de caméras pour estimer le besoin total.
  • Vérifier la capacité de décodage du NVR : La migration vers le H.265 peut nécessiter une mise à niveau du serveur d’enregistrement. Le H.265 demande 25 à 50% de puissance CPU supplémentaire pour le décodage.
  • Considérer l’accès distant : Pour les entreprises françaises s’appuyant sur des connexions fibre professionnelles (FTTH Pro) souvent limitées en débit montant (upload), le H.265 est un atout majeur pour consulter les flux à distance de manière fluide.

L’erreur de laisser les caméras sur le réseau bureautique sans VLAN dédié

« Un VLAN crée un domaine de diffusion distinct. Résultat : moins de bruit réseau, une bande passante mieux maîtrisée pour les flux vidéo, et des règles de pare-feu plus lisibles. Vous gardez le contrôle : l’accès au flux en direct ne passe plus par hasard sur le Wi-Fi grand public ou le réseau invité. »

– Expert Europ-Camera, Guide VLAN et caméras IP

L’erreur la plus commune et la plus dangereuse dans le déploiement de caméras IP est de les connecter directement au réseau informatique principal de l’entreprise. Cette pratique, souvent motivée par la simplicité, expose l’entreprise à des risques de performance et de sécurité inacceptables. Les flux vidéo, constants et gourmands en bande passante, entrent en compétition directe avec le trafic bureautique (emails, partage de fichiers, applications métier). Pire, chaque caméra devient une porte d’entrée potentielle vers les ressources critiques de l’entreprise, comme les serveurs de fichiers ou les bases de données clients.

La solution technique pour contrer ce risque est la segmentation du réseau via des VLANs (Virtual LAN). Un VLAN est une partition logique du réseau physique. En plaçant toutes les caméras et l’enregistreur NVR dans un VLAN dédié, on crée une « bulle » étanche qui les isole du reste du trafic. Cette segmentation a deux bénéfices majeurs. D’un point de vue performance, elle élimine la contention. Le trafic vidéo ne perturbe plus le trafic bureautique, et inversement. Cela garantit une bande passante stable et prédictible pour les flux vidéo, réduisant la latence et la gigue (jitter), des facteurs cruciaux pour une image de qualité.

D’un point de vue sécurité, le gain est encore plus important. En isolant les caméras, on réduit drastiquement la surface d’attaque. Même si une caméra venait à être compromise, l’attaquant serait confiné au VLAN de vidéosurveillance, incapable d’atteindre les serveurs stratégiques de l’entreprise situés sur d’autres VLANs. La mise en place de règles de pare-feu (ACL) entre les VLANs permet de contrôler précisément qui a le droit de communiquer avec quoi, par exemple en autorisant uniquement le NVR à communiquer avec les caméras, et un poste d’administration spécifique à accéder au NVR.

Quand ajouter des projecteurs IR : les limites des LED intégrées à la caméra

La quasi-totalité des caméras IP modernes est équipée de LED infrarouges (IR) intégrées, leur permettant de « voir » dans l’obscurité totale. Si cette fonctionnalité est efficace pour des scènes de petite taille et à courte distance, un DSI ou installateur se doit d’en connaître les limites pour éviter les mauvaises surprises, notamment une image de nuit inexploitable. Les LED intégrées sont souvent une source de problèmes courants : attraction d’insectes et d’araignées qui tissent leur toile devant l’objectif, et surtout, l’effet « white-out ».

L’effet « white-out » se produit lorsqu’un sujet (une personne, un véhicule) s’approche trop près de la caméra. Les LED IR, situées juste à côté de l’objectif, éclairent le sujet de manière si intense que l’image devient une masse blanche surexposée, rendant toute identification impossible. De même, la tentative de lire une plaque d’immatriculation la nuit avec des LED intégrées se solde quasi-systématiquement par un reflet illisible. La portée des LED intégrées est également un facteur limitant, dépassant rarement les 15 à 20 mètres dans des conditions optimales.

L’installation d’un projecteur IR externe et déporté est la solution professionnelle pour surmonter ces limitations. Placé à quelques mètres de la caméra, il élimine l’attraction des insectes et le risque de reflet dans l’objectif. Il permet surtout de diriger et de doser la lumière infrarouge précisément sur la zone à surveiller. Cela permet d’obtenir une illumination uniforme sur une plus grande distance (jusqu’à 60m et plus) et de contrôler l’intensité pour éviter la surexposition. Pour des applications de surveillance périmétrique ou de parkings, le projecteur IR externe n’est pas une option, mais une nécessité.

L’arbitrage entre les deux solutions est une question de distance, de besoin d’identification et de discrétion.

LED intégrées vs Projecteurs IR déportés
Caractéristique LED intégrées Projecteur IR externe
Portée 5-20m 30-60m
Effet white-out Fréquent Contrôlable
Discrétion (940nm) Limitée Totale
Zone éclairée Fixe Ajustable

Comment isoler vos objets connectés dans un « VLAN poubelle » pour protéger les serveurs ?

Le concept de « VLAN poubelle » (ou plus formellement, un VLAN IoT dédié) est une stratégie de sécurité réseau essentielle. Il consiste à créer un segment de réseau totalement isolé pour tous les appareils connectés (IoT) considérés comme peu fiables ou difficiles à sécuriser : caméras IP, imprimantes réseau, systèmes de contrôle d’accès, thermostats connectés, etc. L’objectif est simple : si l’un de ces appareils est compromis, l’attaquant se retrouve piégé dans ce VLAN, incapable d’atteindre les joyaux de la couronne de l’entreprise, à savoir les serveurs de données, les postes de travail des employés ou l’infrastructure critique.

La mise en place d’un tel VLAN est une application directe du principe de « moindre privilège » au niveau du réseau. Par défaut, les appareils dans ce VLAN n’ont le droit de rien faire, sauf ce qui est explicitement autorisé. Typiquement, la seule autorisation accordée est un accès à Internet pour leur permettre de fonctionner (mises à jour, envoi de notifications), tout en bloquant strictement toute tentative de communication vers les autres VLANs internes (bureautique, serveurs, administration). Une étude sur la sécurité des réseaux montre que la segmentation VLAN peut assurer l’intégrité des flux tout en protégeant les actifs. En effet, l’implémentation correcte de cette méthode est une défense proactive ; des études montrent que la segmentation VLAN réduit de 75% la surface d’attaque d’un réseau d’entreprise.

Configurer un tel environnement nécessite un switch manageable et une connaissance de base en réseau, mais le gain en sécurité est considérable. La démarche est méthodique et permet de reprendre le contrôle sur un parc d’objets connectés souvent hétérogène et opaque.

Plan d’action : Configuration d’un VLAN IoT sécurisé

  1. Création du VLAN : Sur votre switch manageable, créez un nouveau VLAN (par exemple, VLAN 99) et nommez-le « IOT_Quarantaine ».
  2. Adressage IP Isolé : Attribuez un sous-réseau IP distinct à ce VLAN (ex: 192.168.99.0/24), différent du LAN principal (ex: 192.168.1.0/24).
  3. Règles de Pare-feu (ACL) : Configurez des règles strictes sur votre routeur ou pare-feu : bloquez tout le trafic initié depuis le VLAN 99 vers les autres VLANs internes. Autorisez uniquement le trafic sortant du VLAN 99 vers Internet.
  4. Routage Inter-VLAN contrôlé : N’autorisez le routage inter-VLAN vers le VLAN 99 que depuis des sources de confiance, comme un poste d’administration spécifique, et uniquement pour les ports et protocoles nécessaires à la gestion.
  5. Surveillance et Alertes : Mettez en place une surveillance des flux sur ce VLAN. Toute tentative de connexion vers le réseau interne ou tout comportement de trafic anormal (scan de ports, pics de bande passante) doit déclencher une alerte immédiate.

Comment tester votre PRA informatique le week-end sans paralyser l’entreprise ?

Un Plan de Reprise d’Activité (PRA) pour votre système de vidéosurveillance n’a de valeur que s’il est testé, éprouvé et que les équipes savent le dérouler. Organiser un test en conditions quasi-réelles est la seule façon de garantir que, le jour d’un incident majeur (panne serveur, cyberattaque, sinistre), la continuité de la surveillance sera assurée. Le week-end, et plus particulièrement le samedi matin, est le créneau idéal pour mener ces opérations : l’activité de l’entreprise est réduite au minimum, limitant l’impact sur la production tout en permettant de mobiliser les équipes techniques nécessaires.

L’objectif du test n’est pas de tout casser, mais de valider une chaîne de bascule complète. Cela commence par la simulation de la panne. Il ne s’agit pas d’éteindre brutalement le serveur NVR principal, mais de le rendre inaccessible sur le réseau (par exemple, en débranchant son câble réseau ou en désactivant son port sur le switch). Cette action déclenche le processus de bascule, qu’il soit automatique (failover) ou manuel.

Le succès du test se mesure sur des critères objectifs : le NVR de secours a-t-il pris le relais ? Les caméras enregistrent-elles sur le nouveau serveur ? L’accès aux flux en direct et aux enregistrements précédents est-il fonctionnel depuis le site de secours ? Les équipes de sécurité peuvent-elles se connecter à distance via VPN ? Chaque étape doit être chronométrée. Le temps de bascule (RTO – Recovery Time Objective) et la perte de données maximale (RPO – Recovery Point Objective) ne sont pas des concepts théoriques ; ce test permet de les mesurer et de vérifier s’ils sont conformes aux exigences de l’entreprise. La clé est de suivre un protocole rigoureux.

  • Planification et Notification : Planifier le test un samedi matin et notifier au préalable toutes les parties prenantes (équipes IT, sécurité, direction) au moins une semaine à l’avance.
  • Simulation de Panne : Simuler une panne du serveur d’enregistrement principal (NVR) et déclencher la procédure de basculement sur le site ou le serveur de secours.
  • Validation des Enregistrements : Vérifier l’accès fonctionnel aux enregistrements des dernières 24 heures depuis le système de backup pour garantir l’intégrité des données.
  • Test des Accès Distants : Tester la connexion simultanée depuis au moins trois points distants via VPN pour valider la capacité de charge de l’accès de secours.
  • Documentation et Amélioration : Documenter précisément les temps de bascule, les incidents rencontrés et les temps de restauration vers l’état normal. Utiliser ce rapport pour améliorer le PRA.

À retenir

  • Rationalisation physique : L’utilisation du PoE n’est pas une simple commodité, c’est le premier levier de réduction des coûts et de complexité en unifiant données et alimentation.
  • Arbitrage applicatif : Le choix du codec (H.265 vs H.264) est un compromis stratégique entre l’économie de bande passante/stockage et la puissance de calcul requise.
  • Segmentation logique : L’isolation des flux vidéo via des VLANs dédiés est la pierre angulaire de la performance et de la sécurité, prévenant la contention et la propagation des menaces.

Objets connectés (IoT) : comment empêcher votre caméra ou votre frigo d’attaquer votre entreprise ?

Dans un réseau d’entreprise moderne, les caméras IP ne sont plus seules. Elles font partie d’un écosystème grandissant d’objets connectés (IoT) : imprimantes, systèmes de contrôle d’accès, capteurs, et même des appareils moins évidents comme les machines à café ou les réfrigérateurs intelligents. Chacun de ces appareils, souvent conçu avec une sécurité minimale, représente une porte dérobée potentielle vers votre réseau. La question n’est plus seulement de protéger vos caméras, mais de maîtriser l’ensemble de votre parc IoT pour l’empêcher de se retourner contre vous.

L’approche stratégique est la même que pour les caméras : la segmentation. Le « VLAN poubelle » que nous avons détaillé précédemment est la réponse la plus robuste. Il permet d’appliquer une politique de « défiance par défaut » : aucun objet connecté n’est digne de confiance. En les confinant dans leur propre segment réseau isolé, avec des règles de communication ultra-restrictives, vous neutralisez le risque à la source. Une attaque qui compromet un appareil IoT restera contenue, comme un virus dans une boîte de Pétri.

Cette approche architecturale doit être complétée par une hygiène de sécurité rigoureuse. La première étape, souvent négligée, est l’inventaire. Vous ne pouvez pas protéger ce que vous ne connaissez pas. Il est donc crucial d’identifier et de lister tous les appareils connectés. Ensuite, une série de bonnes pratiques s’impose : changer systématiquement les mots de passe par défaut, désactiver les services non-essentiels comme l’UPnP (Universal Plug and Play), et surtout, mettre en place un processus de mise à jour régulière des firmwares. Un firmware non mis à jour est une invitation ouverte aux attaquants exploitant des vulnérabilités connues.

La maîtrise du réseau passe par la maîtrise de tous les appareils qui y sont connectés. Pour consolider votre stratégie, il est utile de revenir sur les principes fondamentaux de la sécurisation des objets connectés.

En appliquant cette discipline de segmentation et de gestion, vous transformez un réseau potentiellement chaotique en une infrastructure maîtrisée, où chaque composant, y compris vos caméras IP, remplit sa fonction sans devenir un risque pour l’entreprise. Pour mettre en œuvre ces stratégies, l’étape suivante consiste à réaliser un audit complet de votre infrastructure réseau afin d’identifier les zones à risque et de planifier la segmentation.

Rédigé par Stéphane Mercier, Ingénieur en électronique avec 18 ans d'expérience chez les principaux intégrateurs de sécurité en France. Il est certifié sur les technologies de vidéosurveillance sur IP et les systèmes anti-intrusion APSAD P3. Son rôle est de concevoir des architectures de sûreté électronique infaillibles pour le retail et les sites industriels.
